数控穿孔机MS-DC435P技术资料
一、技术配置：
机械部分 | ||
1 | 装夹电极直径（mm） | Φ0.3-Φ3.0 |
2 | 主轴头行程（mm） | 280 |
3 | 主轴伺服行程（mm） | 380 |
4 | 主轴最大调节速度（mm/min） | 1500 |
5 | 旋转头转速（rpm） | 0-200可调 |
6 | 工作台尺寸（mm） | 550*400 |
7 | X*Y轴行程（mm） | 450*350 |
8 | 导向器与工作台最大距离（mm） | 300 |
9 | 最大工作物荷重（kg） | 380 |
10 | 主机外形尺寸（W*L*H） | 1200*1000*2200 |
11 | 整机重量（kg） | 860 |
12 | 定位精度XY(mm) | X.Y≤0.03/300 |
13 | 重复定位精度XY(mm) | X.Y≤0.04/300 |
14 | 移动速度XY（mm/min） | 1000 |
电器部分 | ||
15 | 数控轴 | X、Y、Z三轴 |
16 | 穿孔加工轴 | Z轴 |
17 | 最大加工电流（A） | 30 |
18 | 加工速度（mm/min） | 30-60 |
19 | 输入最大功率（KW） | 4.5 |
20 | 最小电极消耗比 | ≤0.8% |
21 | 最佳表面粗细度(μm) | ≤Ra1.8 |
22 | 数显方式 | 三轴 |
过滤水箱（选配） | ||
23 | 容量（L） | 110 |
24 | 净重(kg) | 45 |
25 | 外观尺寸（W*L*H） | 920*460*750mm |
26 | 其他说明 | 循环过滤 |
二、机床主要性能特征
1、系统采用工业级PC控制器，采用当前主流win7操作系统。
2、图纸的编辑，加工文件生成都在一台电脑完成，提高生产效率。
3、PC显示屏同时具备触摸功能，方便快捷，节省加工时间。
4、数字高频电源，高效，低耗，稳定。
5、具有掉电记忆功能，在异常断电情况下不会丢失加工数据。
6、无加工孔数限制，再多的孔只需数秒钟生成加工程序文件。
7、系统模块化结构设计，各控制模块高度集成，可靠性大幅提高，且便于拆装，维修更换。
8、钨钢回路，加工钨钢速度快，铜管消耗少。
9、加工出现异常时报警灯发出信号。
10、XYZ三轴精密滚珠丝杠、直线导轨。
11、Z轴有高度设定功能且简单操作，XYZ三轴数显。
12、系统软件能使用3B代码、G代码、NC代码等多种代码。
13、X、Y轴定位后自动锁定，可手动解锁。
三、设备工作条件
1. 电源：380V±10%,50HZ±10%
2. 环境温度：2℃-40℃.建议室温在20℃±1℃
3. 相对湿度：≦75%（无强碱、无强电磁场、无水气状态）
4. 机床噪声等级：≤80db
5. 机床在上述工作环境下能长期稳定工作.

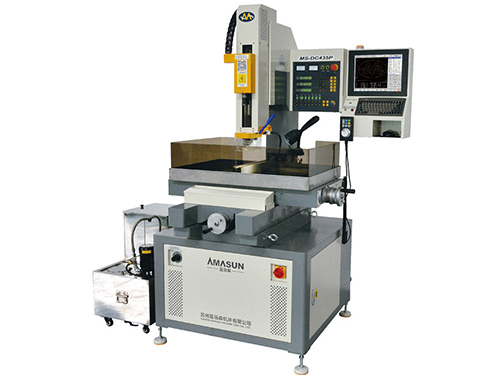

四、产品参考图片
(图示选配循环净化系统水箱和外冲水装置)
五、出厂装箱单
序号 | 名称 | 规格 | 数量 |
1 | 电极专用剪刀 |
| 1把 |
2 | 双头螺丝刀 |
| 1把 |
3 | 内六角板手 | M3 | 1把 |
4 | 内六角板手 | M4 | 1把 |
5 | 内六角板手 | M5 | 1把 |
6 | 内六角板手 | M6 | 1把 |
7 | 内六角板手 | M8 | 1把 |
8 | 导向器 | Ф0.5mm | 1只 |
9 | 导向器 | Ф1.0mm | 1只 |
10 | 电极管 | Ф0.5mm | 100支 |
11 | 电极管 | Ф1.0mm | 100支 |
12 | 密封圈 | Ф0-1.0mm | 20只 |
13 | 台湾自锁紧钻夹头 | Ф0-3.0mm | 1套 |
14 | 循环过滤水箱 | 选配 | 1台 |
15 | 外冲水装置 | 选配 | 1套 |
16 | 机床底脚 | M16 | 4只 |
17 | 平衡条座架 |
| 1付 |
18 | 挡水板 |
| 1付 |
19 | 使用说明书 |
| 1份 |
