数控穿孔机MS-DC430B技术资料
一、技术配置：
机械部分 | ||
1 | 装夹电极直径（mm） | Φ0.2-Φ3.0 |
2 | W轴/主轴头行程（mm） | 250 |
3 | Z轴/主轴行程（mm） | 380 |
4 | 主轴最大调节速度（mm/min） | 1500 |
5 | 旋转头转速（rpm） | 0-200可调 |
6 | 工作台尺寸（mm） | 440*320 |
7 | X*Y轴行程（mm） | 400*300 |
8 | 导向器与工作台最大距离（mm） | 300 |
9 | 最大工作物荷重（kg） | 380 |
10 | 主机外形尺寸（W*L*H） | 1000*1000*2100 |
11 | 整机重量（kg） | 700 |
12 | 定位精度XY(mm) | X.Y≤0.04/300 |
13 | 重复定位精度XY(mm) | X.Y≤0.04/300 |
14 | 移动速度XY（mm/min） | ≤1000 |
电器部分 | ||
15 | 数控轴 | X、Y、Z三轴 |
16 | 穿孔加工轴 | Z轴 |
17 | 最大加工电流（A） | 30 |
18 | 加工速度（mm/min） | 30-60 |
19 | 输入最大功率（KW） | 4.5 |
20 | 最小电极消耗比 | ≤0.8% |
21 | 工作液供给装置 | 气动泵 |
22 | 数显方式 | 三轴 |
二、机床主要性能特征
1、系统采用触摸屏工控电脑，Win7操作系统，运行速度快，可同时处理海量数据。
2、具备丰富的数据接口，系统可通过U盘、网口、无线直接把数据调入并可进行编辑，产生最合理的加工路线。
3、支持X.Y.Z三轴数控加工，适用于平面及弧面打孔。
4、自带专家工艺库，只需输入工件材质、电极直径、加工要求等条件，加工参数自动调取，也可以对孔加工参数进行手动调整。
5、具备自动分中、自动寻边、自动寻工件表面。
6、精准深度控制，自动检测电极损耗量，也可手动设定电极损耗量。
7、穿透自动检测，也可手动设定深度坐标。
8、XYZ三轴滚珠丝杆，直线导轨。
9、手自一体加工方式，X、Y轴定位后自动锁定，可手动解锁。
三、设备工作条件
1. 输入电源：380V±10%，50HZ
2. 压缩空气：＞0.5MPa，正常在0.5MPa-0.7MPa
3. 环境温度：2℃-40℃，建议室温在22℃±1℃
4. 相对湿度：≦75%
5. 机床噪声等级：≤80db
6. 工作环境：无强碱、无强电磁场、无水气状态
7. 机床在上述工作环境下能长期稳定工作。

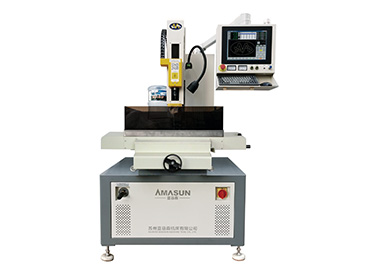

四、产品参考图片
五、出厂装箱单
序号 | 名称 | 规格 | 数量 |
1 | 电极专用剪刀 |
| 1把 |
2 | 双头螺丝刀 |
| 1把 |
3 | 内六角板手 | M3 M4 M5 M6 M8 | 各1把 |
4 | 导向器 | Ф0.5*12*42mm | 1只 |
5 | 导向器 | Ф1.0*12*42mm | 1只 |
6 | 黄铜电极管 | Ф0.5*500mm | 100支 |
7 | 黄铜电极管 | Ф1.0*500mm | 100支 |
8 | 硅胶止水塞 | Ф0-1.0mm | 20只 |
9 | 台湾自锁紧钻夹头 | Ф0-3.0mm | 1套 |
10 | 循环净化系统水箱（☆选配） | 110L | 1套 |
11 | 外冲水装置（☆选配） | 15W/220V | 1套 |
12 | 机床底脚 | M16 | 4只 |
13 | 平衡条座架 | 1付 | |
14 | PC挡水板 |
| 1付 |
15 | 使用说明书 | 基础篇+数控篇 | 1份 |
